Turbinas
Você possui recursos hídricos e gostaria
de usá-los para gerar energia elétrica?
A GELL Techno Solutions possui a solução
ideal para micro e mini centrais hidrelétricas.
Os equipamentos fabricados podem ser
instalados em:
- Usinas hidrelétricas novas
- Vazão sanitária
- Recuperação de usinas antigas
- Sítios e fazendas
Podem ser utilizados em sistemas conectados
na rede da concessionária (on-grid) ou em
sistemas isolados (off-grid).

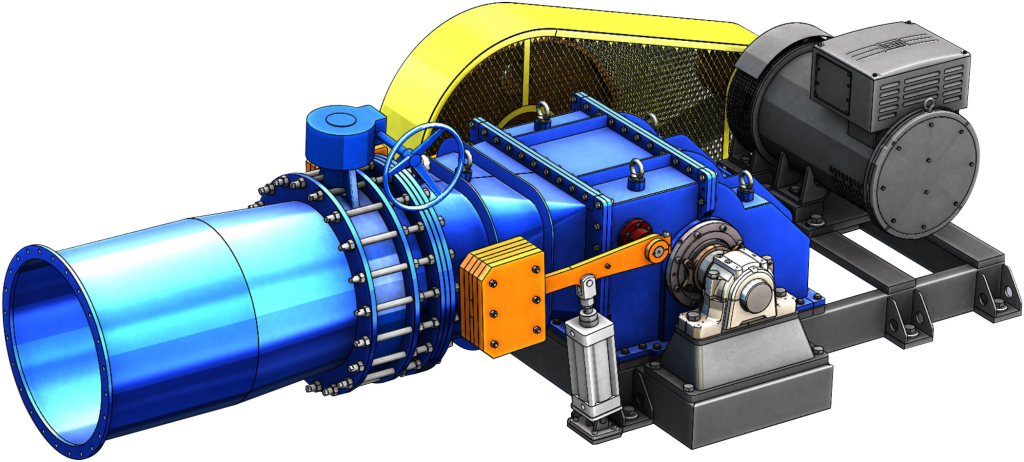

A Turbina de Fluxo Cruzado da GELL Techno Solutions é uma turbina radial de
ação, aplicável em quedas que podem variar de 5 a 100 metros e com uma
ampla faixa de vazões.
A vazão de muitos potenciais hídricos sofrem alterações durante o ano, se
comparados com a vazão projetada da turbina, por isso a produção de energia
depende exclusivamente da capacidade da turbina de utilizar vazões parciais
de forma eficiente.
A Turbina de Fluxo Cruzado é vantajosa devido à característica do distribuidor
que é dividido em duas células, sendo que correspondem a 1/3 e 2/3 da largura
total do mesmo. As células trabalham de forma independente sendo que a
mais estreita processa um pequeno fluxo de água e a mais larga processa um
fluxo maior. As duas células juntas processam o fluxo total. Como resultado, a
turbina é capaz de entrar em operação a partir de 10% da vazão projetada e
entre 20% e 100% estará operando com máxima eficiência fazendo com que
se torne uma turbina com excelente relação custo-benefício.
Principais características
CARCAÇA
As carcaças das turbinas são fabricadas em aço
estrutural, robustas e resistentes a impactos e
vibrações. Nas laterais possuem assentos para o
sistema de vedação do eixo e mancal do eixo das
palhetas do distribuidor.
O chassis inferior é responsável por absorver todos
os esforços da linha de eixo, visto que sobre o
mesmo são montados os mancais da turbina.
Dependendo do tamanho do conjunto, o chassis
pode ser prolongado servindo também como base
para o gerador.
MANCAIS
As turbinas de fluxo cruzado são equipadas com
rolamentos autocompensadores de rolos com
várias vantagens, como baixo esforço axial e
manutenção simples.
O posicionamento da carcaça do mancal evita que
qualquer vazamento de água que possa ocorrer
pela vedação do eixo entre em contato com o
rolamento. Além da troca periódica da graxa, os
rolamentos não requerem nenhuma manutenção.
Além disso, a solução técnica utilizada permite a
substituição simples do rolamento quando
necessário, sem maiores interferências na linha de
eixo da turbina.
DISTRIBUIDOR
Em uma turbina de fluxo cruzado com distribuidor
de duas células, a água é direcionada até o rotor
por duas palhetas com perfil otimizado que
dividem o feixe de água, equilibram-no e permitem
que ele entre no rotor suavemente, independente
da largura das células.
As palhetas do distribuidor são montadas
precisamente na carcaça da turbina e podem servir
como dispositivo de fechamento até certa altura
manométrica. Neste caso, não é necessário usar
uma válvula de corte entre a tubulação de pressão
e a turbina.
Ambas as palhetas são montadas
independentemente com braços estendidos, aos
quais o controle automático é conectado. A turbina
poderá fechar por gravidade em caso de
desligamento, acrescentando pesos às
extremidades dos braços.
ROTOR
O rotor é a parte mais importante da turbina. É
equipado com palhetas fabricadas de perfil de aço
encaixadas e soldadas em discos laterais e
intermediários seguindo um procedimento
específico. As palhetas inclinadas criam apenas
um pequeno esforço axial que se torna desprezível,
portanto, rolamentos axiais reforçados com
complexos sistemas de lubrificação não são
necessários.
Devido o posicionamento e geometria das
palhetas, a passagem do fluxo de água pelo rotor
cria um efeito de auto-limpeza, impedindo assim o
acúmulo de materiais como pequenos galhos e
folhas que possam passar pela grade de proteção
do circuito hidráulico.
Para garantir um conjunto sem vibração, os
rotores são cuidadosamente balanceados antes
da instalação final da turbina.
Power Box
A Power Box da Gell Techno solutions consiste em
uma solução completa onde a turbina, gerador,
painéis elétricos e demais acessórios são fornecidos
já montados no interior de uma espécie de container.
As principais vantagens deste conceito são:
- Redução do tempo total da obra
- Redução de custo com estruturas civís
- Equipamento montado e alinhado em fábrica
- Qualidade nos acabamentos
O sistema também pode ser fornecido com
módulos fotovoltaicos montados sobre a cobertura
da Power Box, gerando energia para ser injetada na
rede ou armazenando a mesma em baterias
(sistema off-grid). A energia armazenada pode ser
utilizada para iluminação, sistema de alarme e
monitoramento, não dependendo neste caso, da
energia da usina ou da concessionária.
Acessórios
A Gell Tecnho Solutions conta também com o fornecimento de outros componentes para o perfeito funcionamento de sua usina.
Comportas
Grades

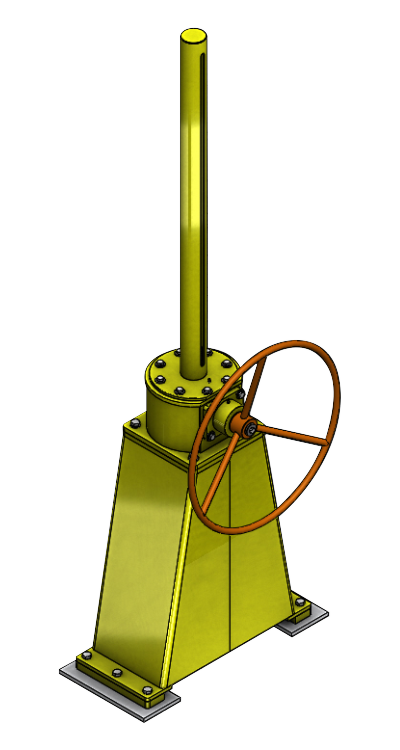

Acionamentos
Válvulas
Condutos
Estruturas Pré-Moldadas
Como as estruturas das micro-usinas são de pequeno porte, as mesmas são enviadas para a obra praticamente prontas, ganhando com isso tempo de execução, reduzindo custos com mobilização de pessoal e de matéria prima. As estruturas de concreto saem da fábrica com as peças metálicas já embutidas, facilitando desta forma a montagem final das comportas e grades.
Apoio do conduto
Tomada d’água
Faixas de operação
As turbinas listadas no gráfico acima são modelos de referência, porém outros modelos podem ser dimensionados de acordo com as características específicas do potencial hídrico do cliente.
Curva de Rendimento Turbina de Fluxo Cruzado
